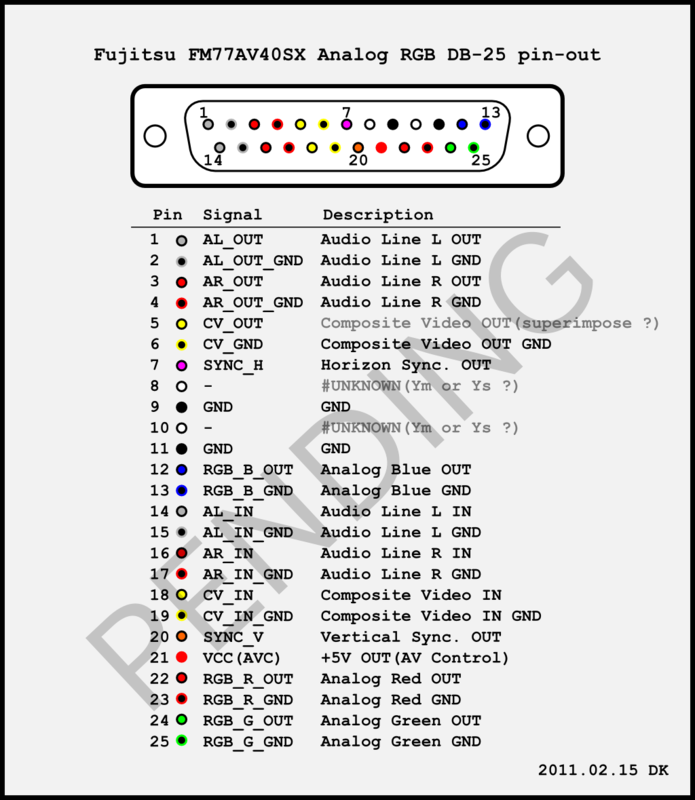

富士通 FM77AV40SX アナログ RGB 出力 D-sub 25(DB-25) ピン配置
専用モニタが壊れてしまったので、現在使用している液晶モニタに接続できないものかとピン配置を調べてみました。
デジタルマルチメーターだけで調べたので間違っている可能性大ですw（まぁ、表示できたのであってるでしょう）
結線図
FM77AV40SX(DB-25) → VGA Mini D-sub15(HD-15)
| DB-25 | Signal | HD-15 |
|---|---|---|
| 7 | Horizon Sync | 13 |
| 20 | Vertical Sync | 14 |
| 22 | Red | 1 |
| 23 | Red GND | 6 |
| 24 | Green | 2 |
| 25 | Green GND | 7 |
| 12 | Blue | 3 |
| 13 | Blue GND | 8 |
| 2,4,6,9,11,15,17,19(,23,25,13) | GND | 5,15(,6,7,8) |
FM77AV40SX アナログ RGB を液晶モニタ mini D-sub15 コネクタの RGB,H,V,GND に直結し変換ケーブルを自作。
24kHz(400Line) での表示を確認しました。15kHz(200Line) は液晶モニタが非対応なので未確認。
# 液晶モニタ : I-O DATA LCD-A175V
# 200 ラインは、ビデオ出力で表示出来るので、こちらでしばらくはがまん。
